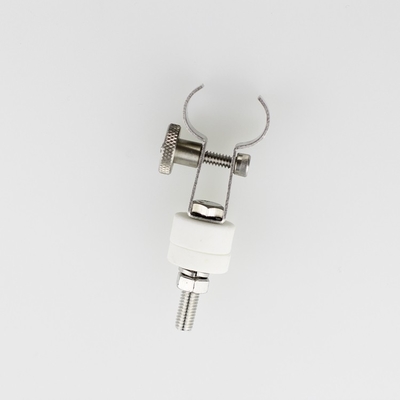

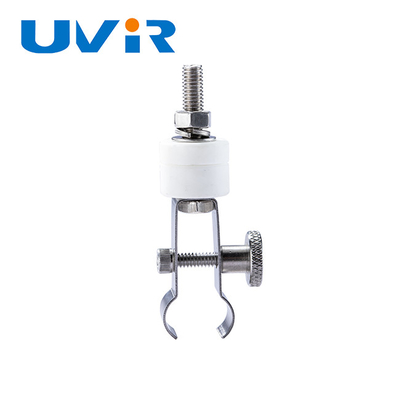

14 мм фарфоровый держатель ИК-лампы для коротковолновой двухтрубной лампы

	а)	b	в	d	e	М	UVIR No.
	10	23	25	25	10	M5 x 20	GJ0002
	15	33	30	25	15	M5 x 25	GJ0003

Инфракрасный двустворчатый излучатель подходит только для горизонтальной работы.

Для установки наших инфракрасных излучателей, как правило, используется одна крепка и одна пружина, а при необходимости - одна или несколько центральных подпор, все изготовленные HNI.Двойной трубчатый излучатель IR должен быть закреплен в положении стабильной опоры (стальной опорной пластины).: > 1,5 мм).

1. Сверлить монтажные отверстия с Φ9,2 мм для пружины зажима в опоре (монтажной пластине) на расстоянии L.
2. Закрутить пружину застежки на место керамическими прокладками (1) на крепляющую пластину (4).
3. Нажмите на инфракрасный излучатель в положение в удерживающей пружине. Излучатель должен указывать на всю поверхность, которую необходимо нагреть. Золотой рефлектор должен указывать на опорную пластину.
4. Застегните крепежные орехи (2) на скрученный орех (3).

Притягивание свинцового провода не должно вызывать напряжения на уплотнителе прессы.

L = общая длина излучателя LG: 2x35 мм (двустороннее соединение) или
L = общая длина излучателя LG: 35 мм -20 мм (одностороннее соединение)

Если следующие общие длины эмиттеров для LG превышены, необходимо центральное подкрепление:
Размеры труб: 23 x 11, LG > 1500 мм и размеры труб 34x14, LG > 2000 мм

После установки кварцевая стеклянная трубка инфракрасного излучателя должна очищаться с боковой стороны без покрытия золотом. please use the cleaning cloth included in our delivery or a clean linen cloth (without textile finishing agents) soaked in methylated spirit (such as rubbing alcohol) to remove any impurities/soiling or fingerprints from the surface.
